궈취 일체기 CCD 검사 시스템
개요
응용 소개 설명: 궈취 일체기 외관 검측 시스템, CCD를 사용하여 극판 표면에 대한 실시간 사진 촬영, 롤러 정렬도 검측, 배터리 탑 플립검측, 배터리탑 어긋남 검측 등을 실현하여 제품에 대한 자동화 검측을 실현합니다. 검사 항목: ① 흠집검사 ②정반면정렬도 검사 ③배터리 탭 플립검사 ④ 베터리 탭 어긋남검사
견적 문의 →상세 및 사양
응용 소개 설명: 궈취 일체기 외관 검측 시스템, CCD를 사용하여 극판 표면에 대한 실시간 사진 촬영, 롤러 정렬도 검측, 배터리 탑 플립검측, 배터리탑 어긋남 검측 등을 실현하여 제품에 대한 자동화 검측을 실현합니다.
검사 항목:
① 흠집검사
②정반면정렬도 검사
③배터리 탭 플립검사
④ 베터리 탭 어긋남검사

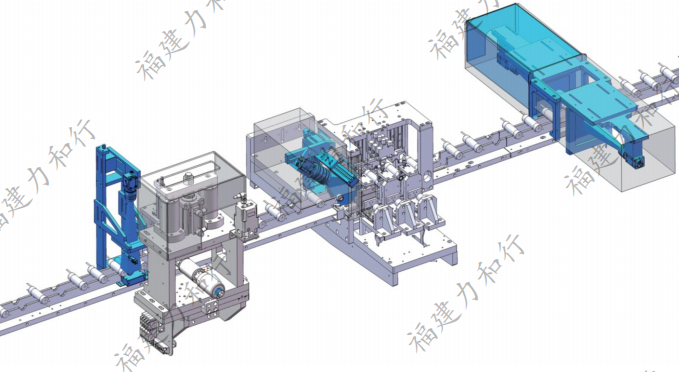

제품 설계도：

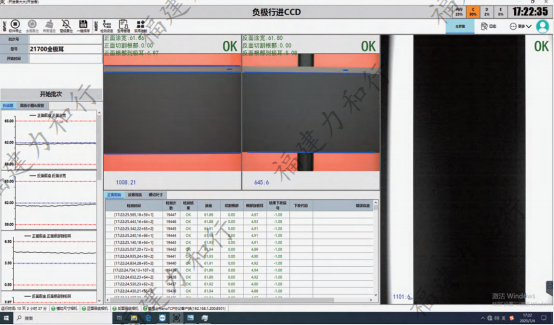

궈취일체기 검사화면：
1、검사 내용
① 불량 검사
② 전후면 정렬도 검사
③ 탭 펀칭 검사
④ 외관 검사
파라미트：
| 셀 사이즈 | 250mm |
| 코팅 프로세스 | 연속 코팅 |
| 검사 스피드 | ≤3000mm/s |
| 검사 정밀도 | ±0.1mm |
| 카메라 모델 선정 | Line scan 4K/Area-array500W |
| 오판 비율 | 검출률 ≥99.9%；오배제율 ≤0.1% |
| 누락 판정 비율 | 0 |
| GRR | ≤10% |
| NDC | ≥5% |
| CPK | ≥1.67 |
