단층코터CCD검사 시스템
개요
응용 소개 설명: 코터 정렬 및 결함 CCD 검측 시스템, CCD를 사용하여 극판 표면에 대한 실시간 사진 촬영, 극판 폭 검측 및 실시간 폐쇄 루프 교정, 동시에 극판 표면 하자 검측 및 잉크젯 및 경보 호환합니다. 1、검사 항목: ①극판 사이즈 검사 ②정반면 정열도 검사 ③외관흠집검사 ④페쇄루프교정 ⑤건습재 데이터 비교 2、옵션내용: ① 루프제어 시스템 ②흠집잉크젯라벨 시스템 ③AI식별 ④오븐출구 앞뒷면 CCD 검사
견적 문의 →상세 및 사양
응용 소개 설명: 코터 정렬 및 결함 CCD 검측 시스템, CCD를 사용하여 극판 표면에 대한 실시간 사진 촬영, 극판 폭 검측 및 실시간 폐쇄 루프 교정, 동시에 극판 표면 하자 검측 및 잉크젯 및 경보 호환합니다.
1、검사 항목:
①극판 사이즈 검사
②정반면 정열도 검사
③외관흠집검사
④페쇄루프교정
⑤건습재 데이터 비교
2、옵션내용:
① 루프제어 시스템
②흠집잉크젯라벨 시스템
③AI식별
④오븐출구 앞뒷면 CCD 검사

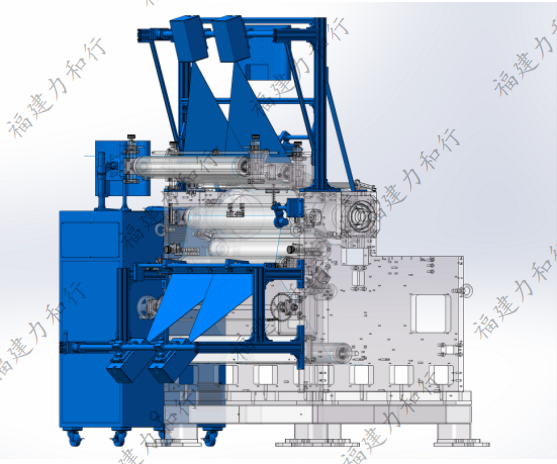

제품 설계도：

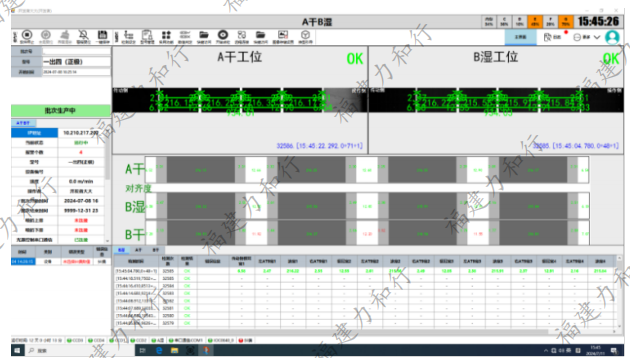

단층코터 디스플레이：
파라미트：
| 롤러 폭 | 750mm | 1000mm | 1300mm | 1600mm |
| 재료폭 | MAX：700mm | MAX：900mmm | MAX：1200mm | MAX：1500mm |
| CCD시야 | 750mm | 1000mm | 1300mm | 1600mm |
| 카메라구성 | 2개16K | 4개16K | 4개16K | 4개16K |
| 코터방식 | 间断，连续，斑马 중단,연속, 지브라 | |||
| 검사속도 | 120m/min | |||
| 검사정밀도 | ±0.1mm | |||
| 교정정밀도 | ±0.3mm | |||
| 라벨정밀도 | ±20mm | |||
| 마킹정밀도 | ±15mm | |||
| 레이저라벨 | ±10mm | |||
| 오판율 | 검사율≥99.9% 오판율≤0.1 % | |||
| 누판율 | 0 | |||
| GRR | ≤10% | |||
| NDC | ≥5% | |||
| CPK | ≥1.67 | |||
