프슬+슬리팅CCD검사 시스템
개요
응용 소개 설명: CCD 온라인 검측 시스템, 검측 연속 코터 극판 표면 하자 검측, 극판 폭 검측, 폭 폐쇄 루프 정정, 불량에 대한 경보 정지, 데이터 통계와 불량 스티커 등. 1、검사 항목: ①극판사이즈 검사 ②페쇄루프 수정 ③극판표면 흠집 2、욥션내용 : ①수정제어 시스템 ②흠집잉크젯.라벨,레이저 각인 시스템
견적 문의 →상세 및 사양
응용 소개 설명: CCD 온라인 검측 시스템, 검측 연속 코터 극판 표면 하자 검측, 극판 폭 검측, 폭 폐쇄 루프 정정, 불량에 대한 경보 정지, 데이터 통계와 불량 스티커 등.
1、검사 항목:
①극판사이즈 검사
②페쇄루프 수정
③극판표면 흠집
2、욥션내용 :
①수정제어 시스템
②흠집잉크젯.라벨,레이저 각인 시스템

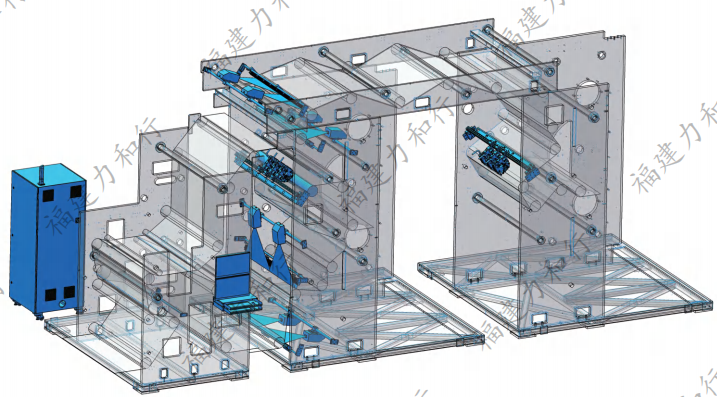

제품 설계도：

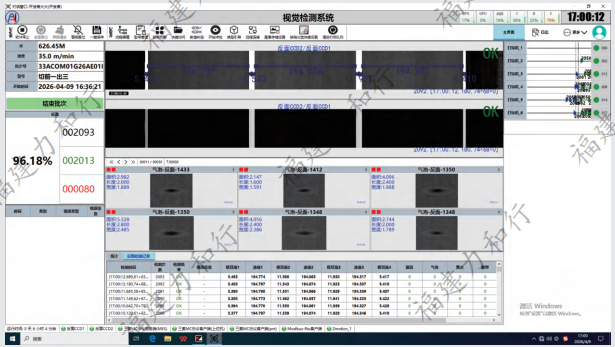

프슬 일체기 검사화면：
파라미트：
| 러 폭 | 750mm | 1000mm | 1300mm | 1600mm |
| 재로폭 | MAX：700mm | MAX：900mm | MAX：1200mm | MAX：1500mm |
| CCD시야 | 750mm | 1000mm | 1300mm | 1600mm |
| 카메라구성 | 2 개16K | 4 개16K | 4 개16K | 4 개16K |
| 코팅방식 | 연속 지브라코팅 | |||
| 검사속도 | 120m/min | |||
| 검사정밀도 | 흠집：0.3mm*0.3mm, 사이즈：±0.1mm | |||
| 보정정밀도 | ±0.3mm | |||
| 레이저라벨정밀도 | ±20mm | |||
| 마킹정밀도 | ±15mm | |||
| 레이저라벨정밀도 | ±10mm | |||
| 오판율 | 검사율 ≥99.9% 오판율≤0.1 % | |||
| 누판율 | 0 | |||
| GRR | ≤10% | |||
| NDC | ≥5% | |||
| CPK | ≥1.67 | |||
