절접 일체기 CCD 검사 시스템
개요
절접 일체기 외관 검사 시스템은 CCD 카메라를 이용하여 극판 표면을 실시간 촬영합니다. 양극 1롤, 음극 1롤 권출, 탭 펀칭, 절단 공정 후 CCD 검사를 진행함으로써 제품 자동 검사를 구현합니다.
견적 문의 →상세 및 사양
절접 일체기 외관 검사 시스템은 CCD 카메라를 이용하여 극판 표면을 실시간 촬영합니다. 양극 1롤, 음극 1롤 권출, 탭 펀칭, 절단 공정 후 CCD 검사를 진행함으로써 제품 자동 검사를 구현합니다.

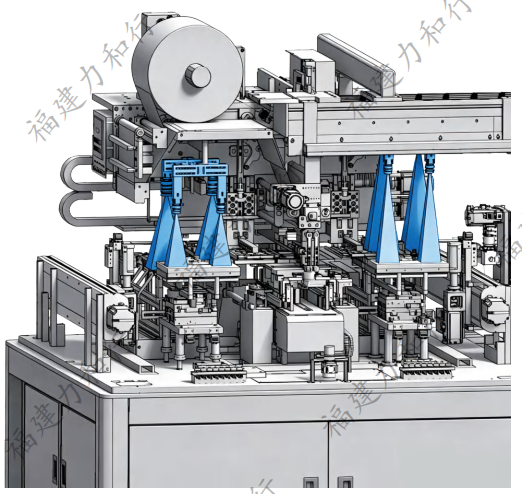

产品图
검사 항목
① 전극 시트 치수 검사
② 전극 시트 정렬도 검사
③ 전극 시트 외관 불량 검사
④ 적층 시트 정렬도 검사
⑤ 적층 시트 위치 고정
기술 파라미터
| 전극 시트 폭 | 590mm |
| 코팅 공정 | 연속 코팅 |
| 카메라 구성 | 200W,500W,1200W 면적 카메라 / 4K 라인 스캔 카메라 |
| 치수 검사 정밀도 | 0.15mm |
| 불량 검사 오판정률 | ≤0.5% |
| 전극 시트 위치 보정 정밀도 | ≤±0.2mm |
| 적층 단매 생산 효율 | ≤200ms |
| 복합 A/B면 정렬도 | ≤±0.5mm |
| 셀 정렬도 CMK | ≥1.33 |
| GRR | ≤10% |
| NDC | ≥5% |

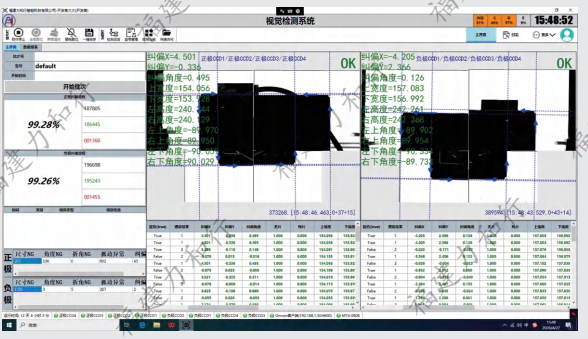

소프트웨어 화면 예시도
