切叠一体机CCD检测系统
详情 / 技术参数
切叠一体机外观检测系统，采用CCD对极片表面进行实时拍照，实现检测1正1负放卷、极耳模切、裁切后CCD检测，实现对产品的自动化检测。

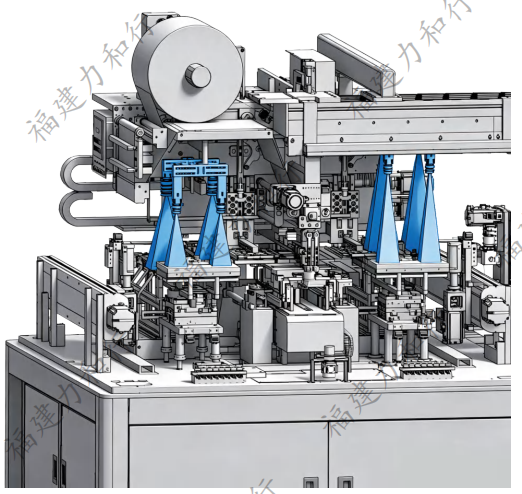

产品图
检测内容
①极片尺寸检测
②极片对齐度检测
③极片瑕疵外观检测
④叠片对齐度检测
⑤叠片定位
技术参数
| 极片宽度 | 590mm |
| 涂布工艺 | 连续涂布 |
| 相机配置 | 200W,500W,1200W面阵/4K线扫 |
| 尺寸检测精度 | 0.15mm |
| 缺陷检测误判率 | ≤0.5% |
| 极片定位纠偏精度 | ≤±0.2mm |
| 叠片单片效率 | ≤200ms |
| 复合AB面对齐度 | ≤±0.5mm |
| 电芯对齐度CMK | ≥1.33 |
| GRR | ≤10% |
| NDC | ≥5% |

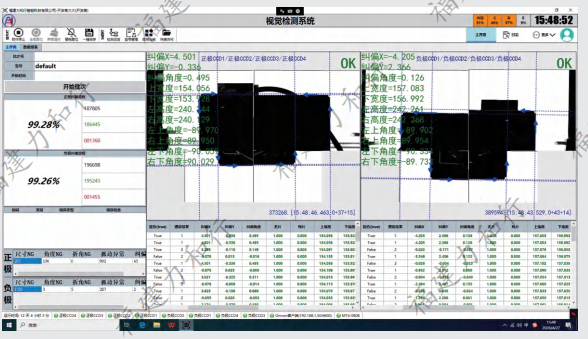

软件界面示意图
