切卷一体机CCD检测系统
方案简介
卷绕一体机外观检测系统，采用CCD对极片表面进行实时拍照，实现检测卷绕对齐度、极耳翻折检测、下料工位极耳错位检测等，实现对产品的自动化检测。 检测项目： ①瑕疵检测 ②正反面对齐度检测 ③极耳翻折 ④极耳错位检测
在线询盘 / 获取报价 →详情 / 技术参数
应用简介说明：卷绕一体机外观检测系统，采用CCD对极片表面进行实时拍照，实现检测卷绕对齐度、极耳翻折检测、下料工位极耳错位检测等，实现对产品的自动化检测。
检测项目：
①瑕疵检测
②正反面对齐度检测
③极耳翻折
④极耳错位检测

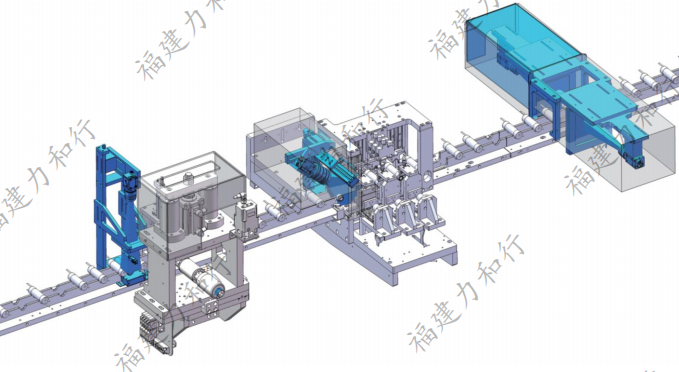

产品图：

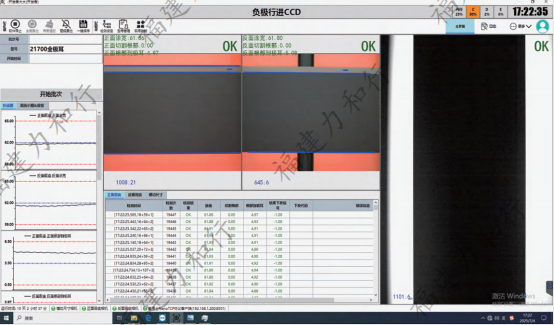

检测画面：
1、检测内容
①瑕疵检测
②正反面对齐度检测
③极耳模切检测
④外观检测
2、技术参数：
| 电芯尺寸 | 250mm |
| 涂布工艺 | 连续涂布 |
| 检测速度 | ≤3000mm/s |
| 检测精度 | ±0.1mm |
| 相机选型 | 线扫4K/面阵500W |
| 误判率 | 检测率 ≥99.9%；误剔率≤0.1% |
| 漏判率 | 0 |
| GRR | ≤10% |
| NDC | ≥5% |
| CPK | ≥1.67 |
