激光模切分切一体机CCD检测系统
方案简介
激光模切分切一体机尺寸及缺陷CCD检测系统，采用CCD对极片表面进行实时拍照，实现检测极片宽度并进行实时闭环纠偏，同时兼容极片表面瑕疵检测，对不良片进行报警和贴标，实现对产品的自动化检测。 1、检测项目： ①极耳尺寸检测 ②闭环纠偏 ③极片表面瑕疵 2、选配内容 ①纠偏控制系统 ②瑕疵打标系统
在线询盘 / 获取报价 →详情 / 技术参数
应用简介说明：激光模切分切一体机尺寸及缺陷CCD检测系统，采用CCD对极片表面进行实时拍照，实现检测极片宽度并进行实时闭环纠偏，同时兼容极片表面瑕疵检测，对不良片进行报警和贴标，实现对产品的自动化检测。
1、检测项目：
①极耳尺寸检测
②闭环纠偏
③极片表面瑕疵
2、选配内容
①纠偏控制系统
②瑕疵打标系统

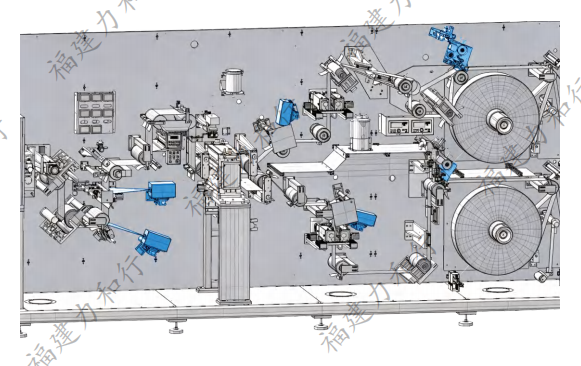

产品图：

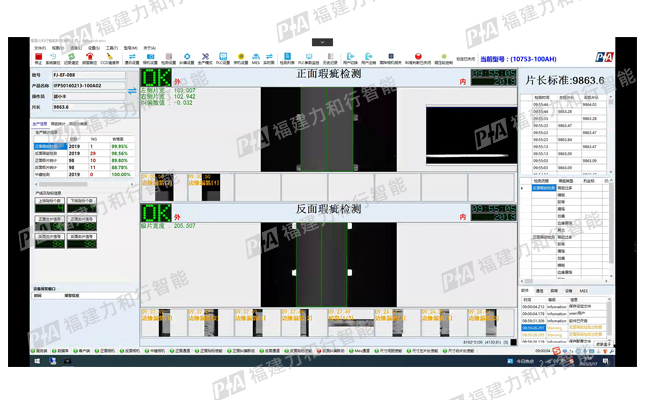

检测画面：
技术参数：
| 辊面宽度 | 550mm | 650mm |
| 箔材宽度 | MAX：500mm | MAX：600mm |
| CCD视野 | 550mm | 650mm |
| 相机配置 | 2个 8K+2个 4K | 2个16K+2个8K |
| 涂布工艺 | 连续涂布 | |
| 检测速度 | 120m/min | |
| 检测精度 | 瑕疵 ：0.3mm*0.3mm, 尺寸 ：±0.15mm | 瑕疵 ：0.3mm*0.3mm, 尺寸 ：±0.1mm |
| 纠偏精度 | ±0.3mm | |
| 误判率 | 检测率 ≥99.9% 误剔率 ≤0.1 % | |
| 漏判率 | 0 | |
