레이저노칭+캣팅일체기 CCD검사 시스템
개요
응용 소개 설명: 레이저 노칭캣팅일체기 사이즈 및 결함 CCD 검측 시스템, CCD를 사용하여 극판 표면에 대한 실시간 사진 촬영, 극판 폭 검측 및 실시간 폐쇄 루프 교정, 동시에 극판 표면 하자 검측 호환, 불량 필름에 대한 경보 및 스티커 부착, 제품에 대한 자동화 검측 실현합니다. 1、검사 항목： ① (텝)사이즈검사 ②페쇄수정 ③극판표면 흠집 2、욥션내용 ①정제어시스템 ②흠집라벨 시스템
견적 문의 →상세 및 사양
응용 소개 설명: 레이저 노칭캣팅일체기 사이즈 및 결함 CCD 검측 시스템, CCD를 사용하여 극판 표면에 대한 실시간 사진 촬영, 극판 폭 검측 및 실시간 폐쇄 루프 교정, 동시에 극판 표면 하자 검측 호환, 불량 필름에 대한 경보 및 스티커 부착, 제품에 대한 자동화 검측 실현합니다.
1、검사 항목：
① (텝)사이즈검사
②페쇄수정
③극판표면 흠집
2、욥션내용
①정제어시스템
②흠집라벨 시스템

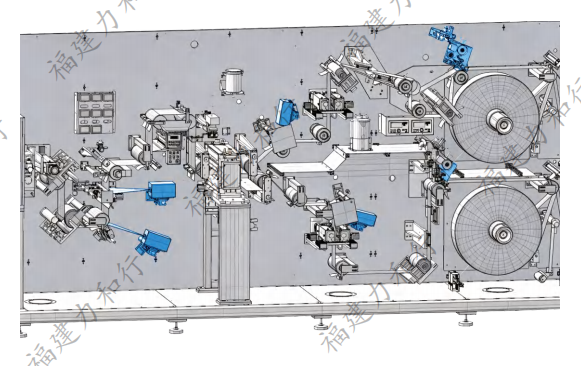

제품 설계도：

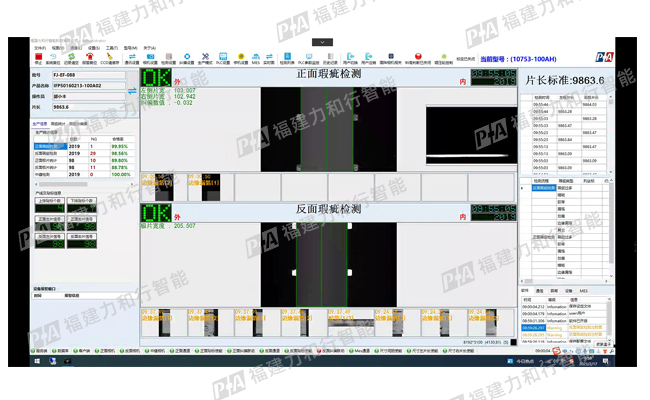

레이저 노칭기+슬리팅 일체기 검사화면：
파라미트：
| 롤러폭 | 550mm | 650mm |
| 재료폭 | MAX：500mm | MAX：600mm |
| CCD시야 | 550mm | 650mm |
| 카메라 구성 | 2 개8K+2 개4K | 2개16K+2개8K |
| 코팅방식 | 연속코팅 | |
| 검사속도 | 120m/min | |
| 검사정밀도 | 흠집：0.3mm*0.3mm 사이즈：±0.15mm | 흠집：0.3mm*0.3mm 사이즈：±0.1mm |
| 보정정밀도 | ±0.3mm | |
| 오판율 | 검사율 ≥99.9% 오판율≤0.1 % | |
| 누판율 | 0 | |
