五金模切机CCD检测系统

应用简介说明:五金模切尺寸及缺陷CCD检测系统,采用CCD对极片表面进行实时拍照,实现检测极片宽度同时兼容极片表面瑕疵检测,对瑕疵片进行踢废和报警,实现对产品的自动化检测。

检测项目:
①极耳尺寸检测
②极片表面瑕疵

产品图:

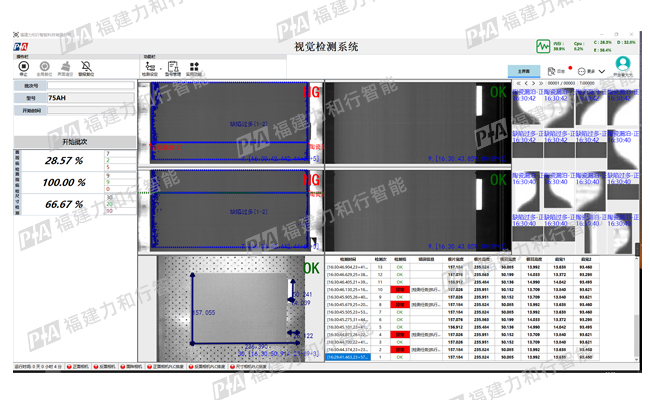

检测画面:



技术参数:

辊面宽度450mm
箔材宽度MAX:400mm
CCD视野450mm
相机配置2个 8K+2个 890W
涂布工艺连续涂布
检测效率≥240PPM
检测精度瑕疵:0.3mm*0.3mm, 尺寸 :±0.1mm
误判率检测率 ≥99.9% 误剔率≤0.1 %
漏判率0
