辊分一体机CCD检测系统
应用简介说明：CCD在线检测系统，检测连续涂布极片表面瑕疵检测、极片宽度检测、宽度闭环纠偏、并对不良统一进行报警停机、数据统计和不良贴标等。
1、检测项目：
①极片尺寸检测
②闭环纠偏
③极片表面瑕疵
2、选配内容：
①纠偏控制系统
②瑕疵喷墨、打标、激光刻印系统
1、检测项目：
①极片尺寸检测
②闭环纠偏
③极片表面瑕疵
2、选配内容：
①纠偏控制系统
②瑕疵喷墨、打标、激光刻印系统

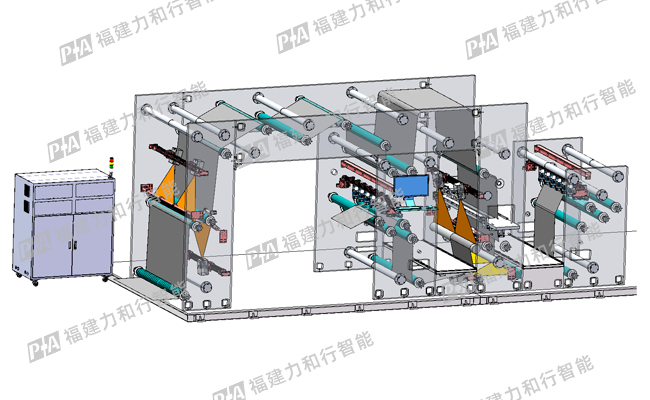

产品图：

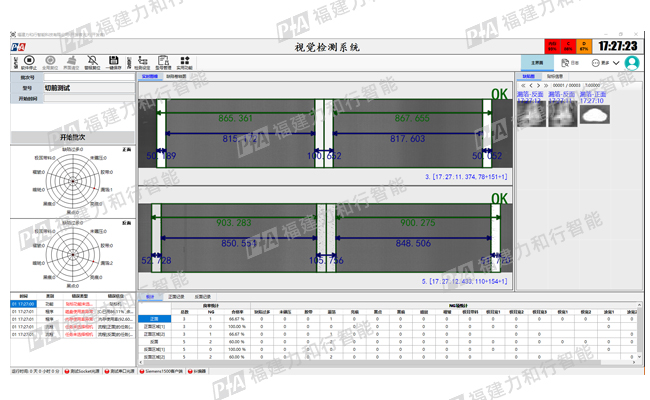

检测图：
技术参数：
| 辊面宽度 | 750mm | 1000mm | 1300mm | 1600mm |
| 箔材宽度 | MAX：700mm | MAX：900mm | MAX：1200mm | MAX：1500mm |
| CCD视野 | 750mm | 1000mm | 1300mm | 1600mm |
| 相机配置 | 2个 16K | 4个 16K | 4个 16K | 4个 16K |
| 涂布工艺 | 斑马连续 | |||
| 检测速度 | 120m/min | |||
| 检测精度 | 瑕疵 ：0.3mm*0.3mm, 尺寸 ：±0.1mm | |||
| 纠偏精度 | ±0.3mm | |||
| 贴标精度 | ±20mm | |||
| 喷码精度 | ±15mm | |||
| 激光打标精度 | ±10mm | |||
| 误判率 | 检测率 ≥99.9% 误剔率 ≤0.1 % | |||
| 漏判率 | 0 | |||
| GRR | ≤10% | |||
| NDC | ≥5% | |||
| CPK | ≥1.67 | |||
