双层涂布机CCD检测系统
应用简介说明：涂布对齐及缺陷CCD检测系统，采用CCD对极片表面进行实时拍照，实现检测极片宽度并进行实时闭环纠偏，同时兼容极片表面瑕疵检测并进行喷墨报警 。
1、检测项目
①极片尺寸检测
②正反面对齐度检测
③瑕疵外观检测
④闭环纠偏
⑤干湿料数据对比
2、选配内容
①纠偏控制系统
②瑕疵喷墨打标系统
③AI识别
④烘箱出口正反面CCD检测
1、检测项目
①极片尺寸检测
②正反面对齐度检测
③瑕疵外观检测
④闭环纠偏
⑤干湿料数据对比
2、选配内容
①纠偏控制系统
②瑕疵喷墨打标系统
③AI识别
④烘箱出口正反面CCD检测

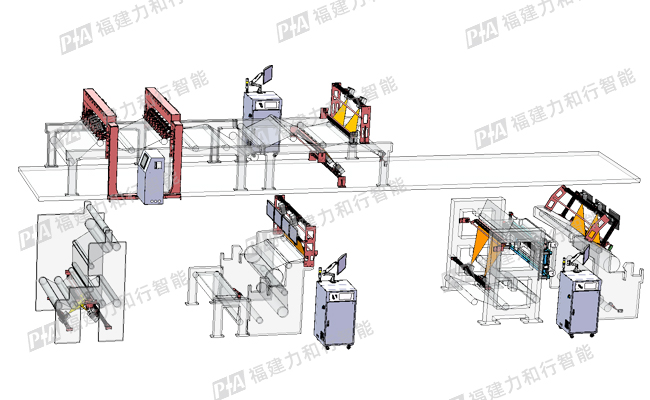

产品图：

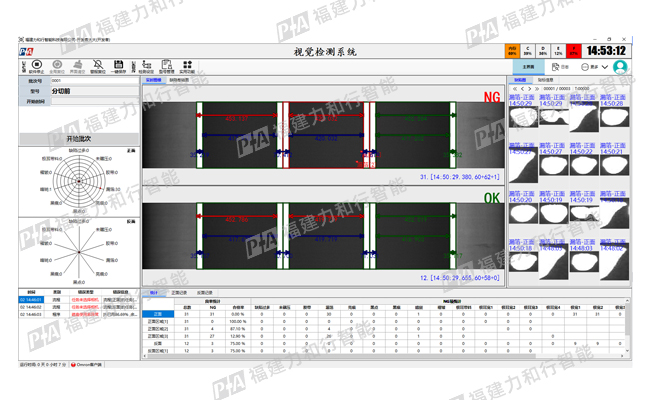

检测图：
技术参数：
| 辊面宽度 | 750mm | 1000mm | 1300mm | 1600mm |
| 箔材宽度 | MAX：700mm | MAX：900mmm | MAX：1200mm | MAX：1500mm |
| CCD视野 | 750mm | 1000mm | 1300mm | 1600mm |
| 相机配置 | 5个16K | 10个16K | 10个16K | 10个16K |
| 涂布工艺 | 间断，连续，斑马 | |||
| 检测速度 | 120m/min | |||
| 检测精度 | ±0.1mm | |||
| 纠偏精度 | ±0.3mm | |||
| 贴标精度 | ±20mm | |||
| 喷码精度 | ±15mm | |||
| 激光打标精度 | ±10mm | |||
| 误判 | 检测率 ≥99.9% 误剔率≤0.1 % | |||
| 漏判率 | 0 | |||
| GRR | ≤10% | |||
| NDC | ≥5% | |||
| CPK | ≥1.67 | |||
